Ψήκτρα Ice Tower Cooling σε Raspberry Pi

Στο σημερινό review θα δούμε την ψήκτρα Ice Tower Cooling το οποίο είναι συμβατό με Raspberry Pi 4Β/ 3Β+/3B και θα δούμε πόσο βελτίωσε τα προβλήματα θερμοκρασίας και CPU throttling που εμφανίζει το Raspberry Pi 4.

Με την διάθεση του Raspberry Pi 4, όσοι το πήραμε για δοκιμές (δείτε το review μας) μετά από λίγο καιρό διαπιστώσαμε ότι εμφανίζει προβλήματα θερμοκρασίας και throttling («κόφτης») στην CPU.

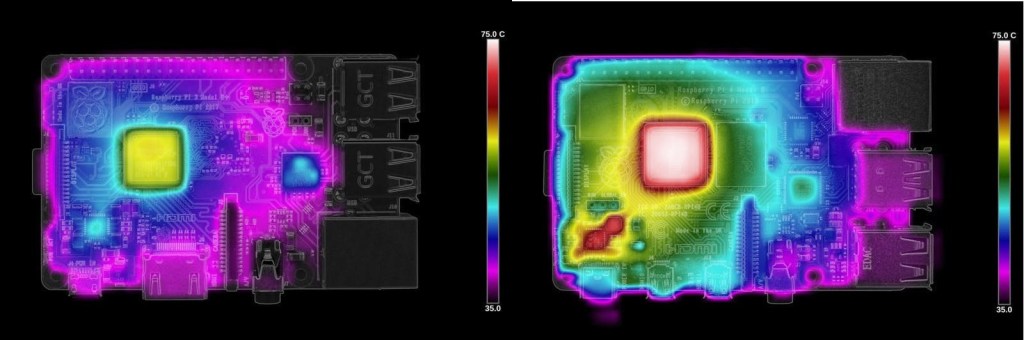

Αριστερά το Raspberry Pi 3 (~60C) Δεξιά το Raspberrypi 4B (~75C)μετά απο 60 δευτερόλεπτα με φόρτο εργασίας
Αριστερά το Raspberry Pi 3 (~55) Δεξιά το Raspberrypi 4B (~75C) μετά από 60 δευτερόλεπτα με φόρτο εργασίας (πηγή: Gareth Halfacree)

Παρόλα αυτά, ο οργανισμός Raspberry Pi τους τελευταίους 4-5 μήνες, έστειλε πάνω από 4 Firmware updates που βελτίωσαν σημαντικά την κατάσταση (βλέπε – παραπομπές).

Φυσικά, όπως γνωρίζετε και από την εμπειρία σας στα CPU των PC, όσα firmware update και να κάνουμε, δεν θα εξαλειφθούν εντελώς τα προβλήματα. Έτσι, αρκετοί όπως και εγώ, κατέφυγαν στην χρήση κάποιας μορφής ψύξης της CPU (παθητικής ή ενεργητικής) οπότε στο σημερινό review θα δούμε το Ice Tower Cooling, τα test που τρέξαμε και φυσικά τα αποτελέσματα χρήσης μιας ψήκτρας.

Advertisements

Ice Tower Cooling : Ψήκτρα με αθόρυβο ανεμιστήρα και Led’ακια

Πριν ξεκινήσουμε τις δοκιμές, ας δούμε κάποιες λεπτομέρειες για το Ice Tower Cooling:

  • Υποστήριξη Raspberry Pi 4B / Raspberry Pi 3B / Raspberry Pi 3B+
  • DC 5V Power (μπορεί να τροφοδοτηθεί από το Raspberry Pi)
  • Χάλκινο σωλήνα 5 mm
  • Ονομαστική ισχύς 0.4W @ 5V, 0.08A
  • RGB LED με χρώματα που αλλάζουν αυτόματα
  • Προμηθευτής : www.seeedstudio.com

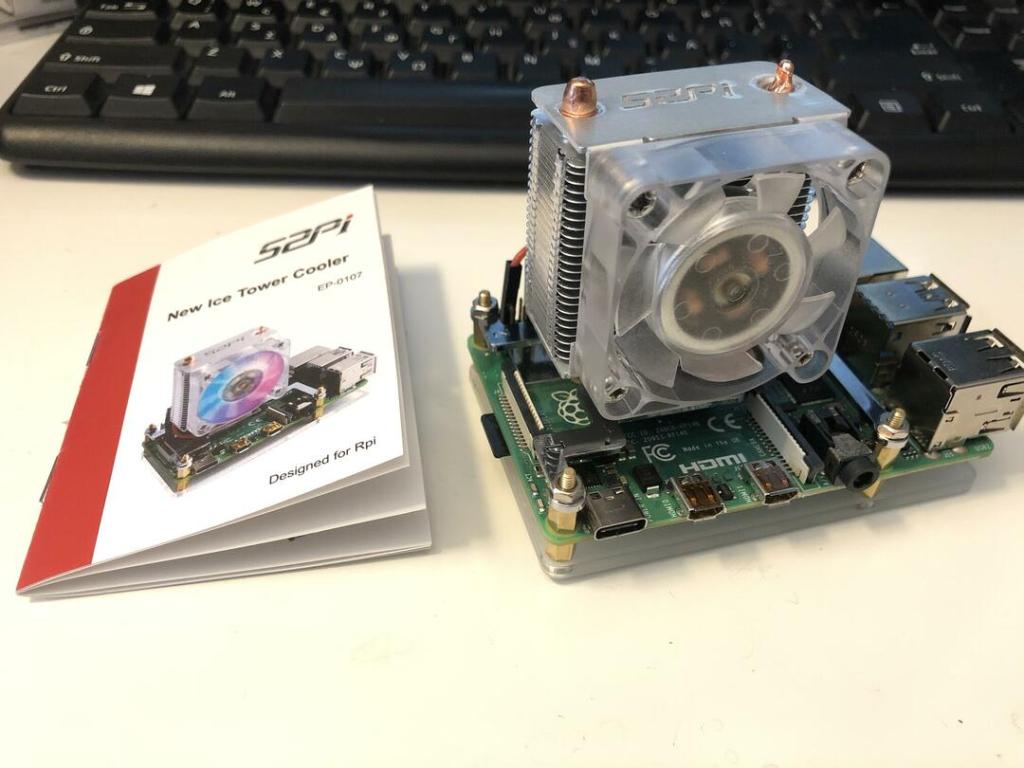

Το ICE Tower Cooler μετά από 5 λεπτά συναρμολόγησης
Το ICE Tower Cooler μετά από 5 λεπτά συναρμολόγησης

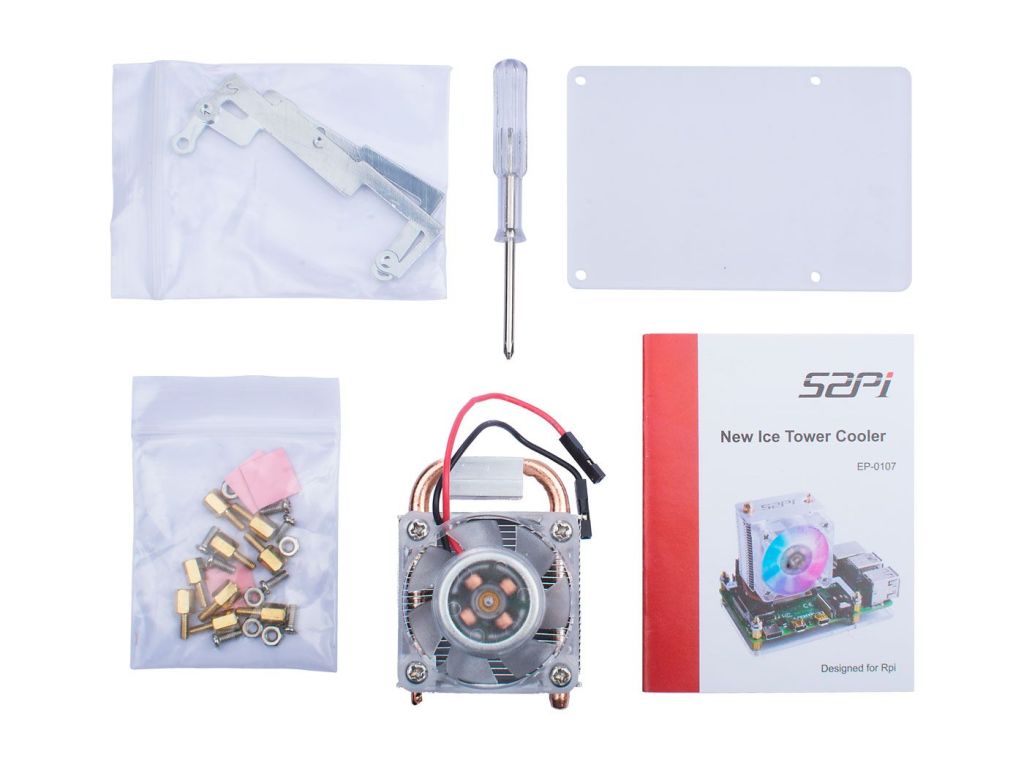

Η συσκευασία περιέχει όλα τα απαραίτητα μαζί φυσικά και το βιβλιαράκι οδηγιών. Επίσης, περιλαμβάνεται μια ακριλική βάση (πάνελ) προστασίας πάνω στην οποία βιδώνετε το Rasperry Pi σας.

συσκευασία περιέχει όλα τα απαραίτητα μαζί φυσικά και το βιβλιαράκι οδηγιών

Ο ανεμιστήρας του είναι αθόρυβος και προσωπικά δεν παρατηρώ κάποια διαφοροποίηση στον θόρυβο όταν ζόριζα το Raspberry Pi. Παρόλα αυτά, ο κατασκευαστής αναφέρει στο βιβλιαράκι οδηγιών ότι σε περίπτωση που μας ενοχλεί μπορούμε να βάλουμε το κόκκινο καλώδιο στο 3V3 pin της GPIO του Raspberry Pi (αντί του 5V pin).

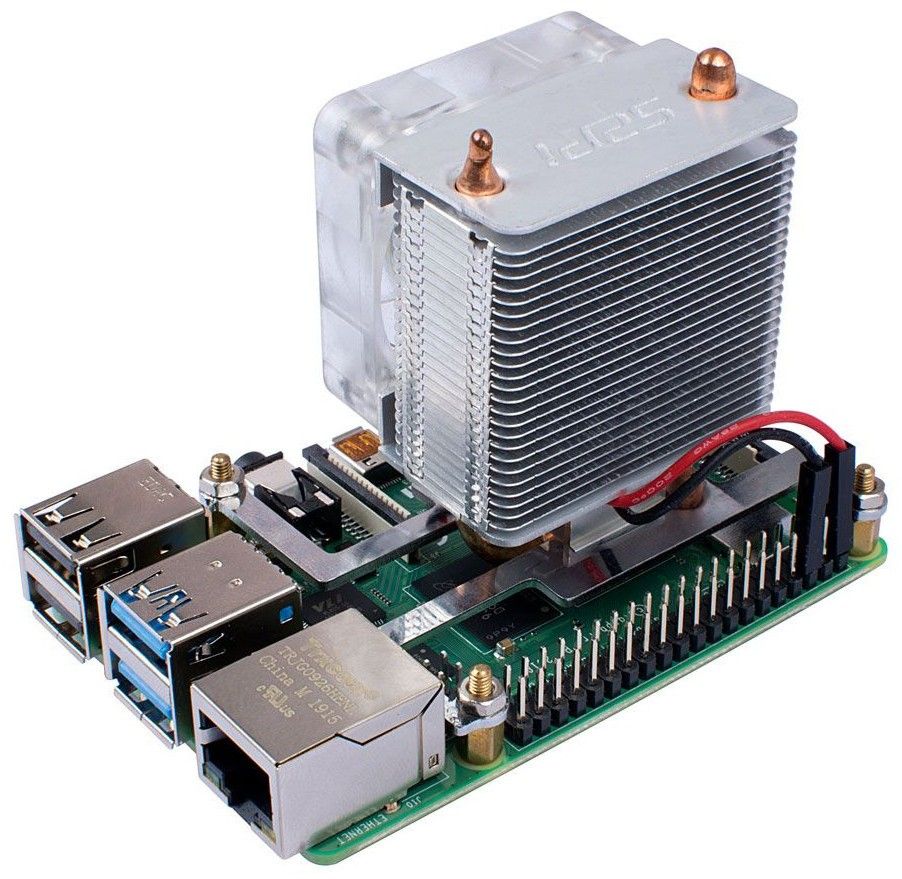

Σύνδεση του κόκκινου στο 5V pin και του μαύρου στη γείωση
Σύνδεση του κόκκινου στο 5V pin και του μαύρου στη γείωση

Δοκιμές θερμοκρασιών του Raspberry Pi 4

Στις δοκιμές μας, θα δούμε πως χρησιμοποιήσαμε τα εργαλεία «stress tests» της CPU αλλά και τα αποτελέσματα. Τέλος θα αναφέρω και μερικούς αριθμούς «εμπειρικούς» μετά από χρήση του Ice Tower Cooler τις τελευταίες 10 μέρες.

Ας δούμε λοιπόν τη διαδικασία της προσομοίωσης «ακραίων καταστάσεων» με χρήση ψύξης:

  1. Εφαρμόζουμε μέθοδο ψύξης (στην περίπτωση μας το ICE Tower Cooling).
  2. Εκτελούμε το STRESS-NG και βεβαιωνόμαστε ότι το σύστημα είναι σταθερό και δροσερό για 10 λεπτά του χρόνου εκτέλεσης.
  3. Αφήνουμε 5 λεπτά να ηρεμήσει
  4. Εκτελούμε το stressberry και βεβαιωνόμαστε ότι το σύστημα είναι σταθερό και δροσερό για 10 λεπτά του χρόνου λειτουργίας.
  5. Αφήνουμε 5 λεπτά να ηρεμήσει

Ενώ δεν έχω κάνει overclocking (αυτό ίσως το κάνουμε σε επόμενο άρθρο, αν σας ενδιαφέρει), είναι σημαντικό να δοκιμάζουμε πρώτα την ψύξη στο Raspberry Pi και να σιγουρευτούμε ότι είναι αποδοτικό. Αυτή είναι η γενική διαδικασία για τον έλεγχο «αντοχής σε ακραίες καταστάσεις» του Pi σας και μπορείτε να την ακολουθήσετε και εσείς.

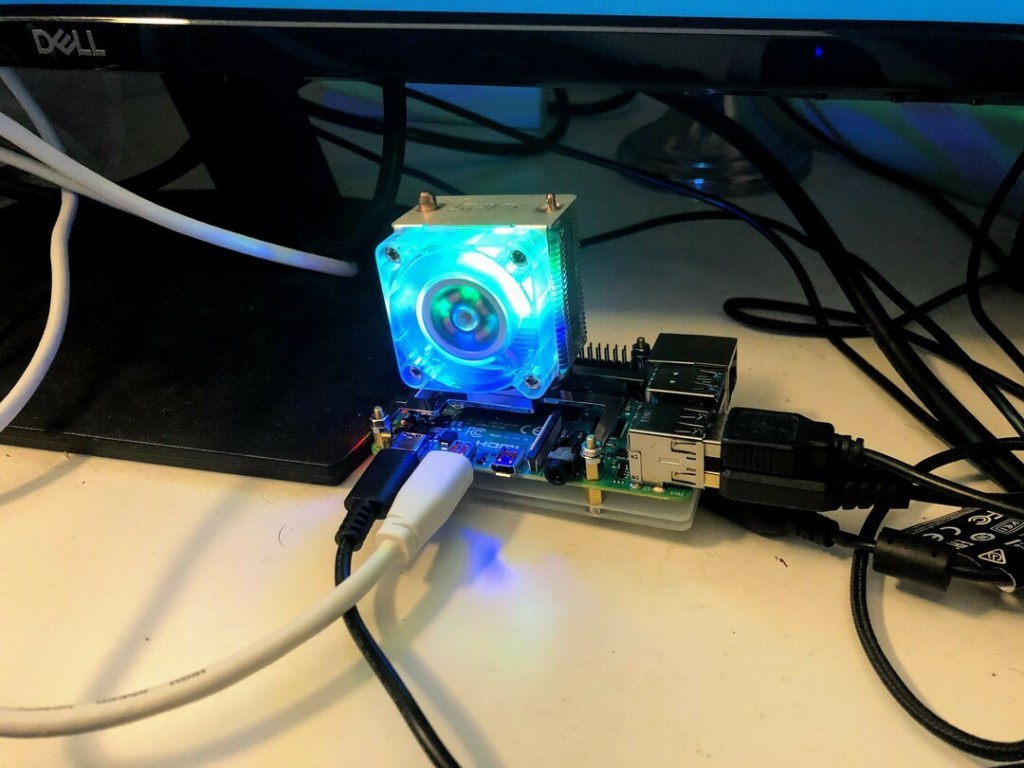

Το rasspberry pi 4 λίγο πριν τα ... βασανιστήρια
Το rasspberry pi 4 λίγο πριν τα … βασανιστήρια

Stress-ng Benchmark σε Raspberry Pi 4

Ας κάνουμε εγκατάσταση τα εργαλεία μας:

sudo apt install stress-ng

Έπειτα τρέχουμε για 10 λεπτά το stress-ng με τις παρακάτω παραμέτρους:

stress-ng --cpu 0 --cpu-method fft --tz -t 10m

Αφού ολοκληρώθηκε το test, μου επέστρεψε και την μέγιστη θερμοκρασία :

stress-ng: info:  [19653] successful run completed in 600.02s (10 mins, 0.02 secs)
stress-ng: info:  [19653] cpu:
stress-ng: info:  [19653]    cpu-thermal   45.16 °C

Stressberry Benchmark σε Raspberry Pi 4

Μια εναλλακτική μέθοδος είναι η χρήση του Stressberry. Το stressberry είναι ένα εργαλείο για τη δοκιμή της θερμοκρασίας του επεξεργαστή ενώ παράλληλα έχει την δυνατότητα να εξάγει γραφική παράσταση με τα αποτελέσματα.

Η εφαρμογή, στην αρχή, περιμένει την CPU να φτάσει σε κατάσταση idle, στη συνέχεια του προσθέτει ένα μέγιστο φορτίο εργασιών για 5 λεπτά και στην συνέχεια το αφήνει να πέσει η θερμοκρασία του.

Η όλη διαδικασία διαρκεί 10 λεπτά. Τα δεδομένα που προκύπτουν εμφανίζονται στην οθόνη ή, αν έχει οριστεί, εξάγονται σε ένα αρχείο PNG.

Ας ξεκινήσουμε πρώτα με την εγκατάσταση του με τις παρακάτω εντολές:

sudo apt install stress # εγκατάσταση προαπαιτούμενων
pip3 install stressberry --user # Λήψη και εγκατάσταση του stressberry
PATH=$PATH:~/.local/bin # ενημέρωση διαδρομής του stressbery

Στην συνέχεια το τρέχουμε και περιμένουμε περίπου 10 λεπτά να τελειώσει

stressberry-run out.dat

Αφού ολοκληρωθεί, εκτελούμε την παρακάτω εντολή για να δημιουργήσει μια γραφική παράσταση:

MPLBACKEND=Agg stressberry-plot out.dat -o out.png

Οπότε μπορούμε να ανοίξουμε το αρχείο out.png για να δούμε τα αποτελέσματα όπως στην δική μας περίπτωση:

Stressberry - αποτελέσματα μετά από 10 λεπτά
Stressberry – αποτελέσματα μετά από 10 λεπτά

Επίλογος – Συμπεράσματα

Όπως είπα και στην αρχή, το Raspberry 4 το έχω περίπου 5 μήνες και περίμενα κάθε μήνα να έρθει το «μαγικό» firmware update το οποίο θα διόρθωνε τα προβλήματα θερμοκρασίας (ιδιαίτερα την καλοκαιρινή περίοδο).

Όπως ίσως να έχετε διαβάσει και σε ξένα site, το Raspberry Pi 4Β, χωρίς κάποιας μορφής ψύξη μπορεί να φτάσει πάνω από 60 βαθμούς ενώ πάνω από 80 αρχίζει το throttling (ρίχνει τις συχνότητες) του επεξεργαστή.

Test Χωρίς ψύξηICE Tower Cooler
Αδρανές3830
Browsing4832
Stress-ng7545
Stressberry7040

Παρόλο που τα firmware πράγματι διόρθωσαν το βασικό πρόβλημα της υπερθέρμανσης του Raspberry Pi, εντούτοις αν σκοπεύετε να το έχετε ως server στο σπίτι σας τότε καλό είναι να κάνετε την απαραίτητη επένδυση σε μια ψήκτρα.

Παραπομπές:

2 σκέψεις σχετικά με το “Ψήκτρα Ice Tower Cooling σε Raspberry Pi

  1. Καλά όντως έχουν τέτοια θέματα με τις θερμοκρασίες;
    Απαράδεκτο γεγονός για τα Raspberry Pi, πολύ κρίμα. :(

    Παίζει να βγάλουν λόγο αυτού και κανένα ακόμη π.χ. Raspberry Pi 4C του οποίους το hardware να μην είναι έτσι προβληματικό ;
    Διότι δε νομίζω τα firware updates να λύσουν το πρόβλημα διότι δεν πρέπει να είναι θέμα λογισμικού, σωστά ;

    Πάντως με αυτή την «μαούνα» από πάνω στο Raspberry Pi, τι θήκη να του βάλουμε μετά ; ;/
    Και αμφιβάλω πως δεν θα έχει διαφορά χωρίς – με ψύκτρα ανεμιστήρα από πάνω.

    Πάντως αν αφήνεις ένα μηχάνημα να ζεσταίνετε λίγο ( δε λέω για μεγάλα νούμερα ) αλλά π.χ. για 60 βαθμούς, υπάρχει ιδιαίτερο πρόβλημα ;
    Πάντα το είχα απορία αυτό. Οκ εννοείται πως όσο πιο χαμηλές θερμοκρασίες τόσο το καλύτερο, αλλά και τι θέματα μπορεί να έχουμε εν τέλει αν δεν είναι τόσο καλή η ψύξη ; Δεν αναφέρομαι για μηδαμινή ψύξη ή για πολύ μεγάλες θερμοκρασίες.

    1. Συμβαίνουν αυτά και στις καλύτερες οικογένειες :)

      Με τα update που ήρθαν έχει διορθωθεί σημαντικά το πρόβλημα (δες και τις παραπομπές και λινκ στα επίσημα τεστ)

      Εγώ προσωπικά δεν έβαζα ποτε σε θήκη το RPi διότι μου αρέσει αισθητικά να βλέπω το board πάνω στο γραφείο :) Γούστα είναι αυτά.
      Στο συγκεκριμένο, αν προσέξεις την φωτογραφία, διαθέτει μια βάση στην οποία το βιδώνεις όποτε είναι περίπου 1cm στον αέρα.

      Τώρα οι 60 βαθμοί μόνιμα δεν δημιουργούν θέμα όποτε όλα καλά. Την ψύκτρας την βάζεις μόνο και μόνο αν τρέχεις κάτι intensive σε μόνιμη βάση και θες να έχεις το κεφάλι σου ήσυχο.
